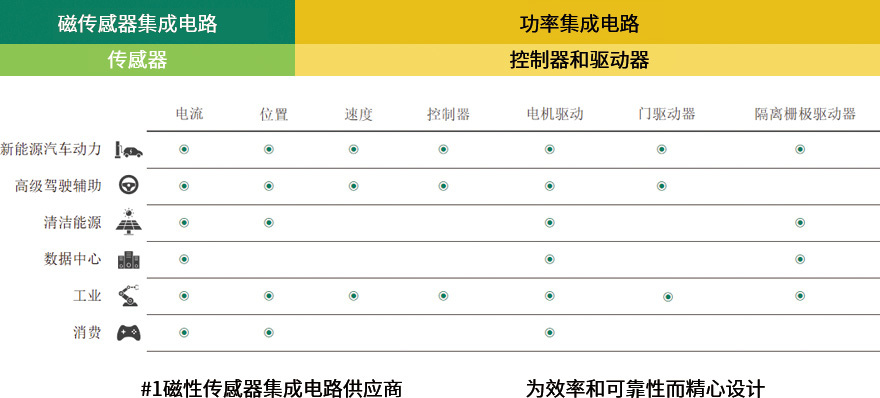

效率与创新相融合：我们丰富的集成电路产品组合
Allegro汽车无刷直流电机驱动解决方案 —— 来自商络方案团队

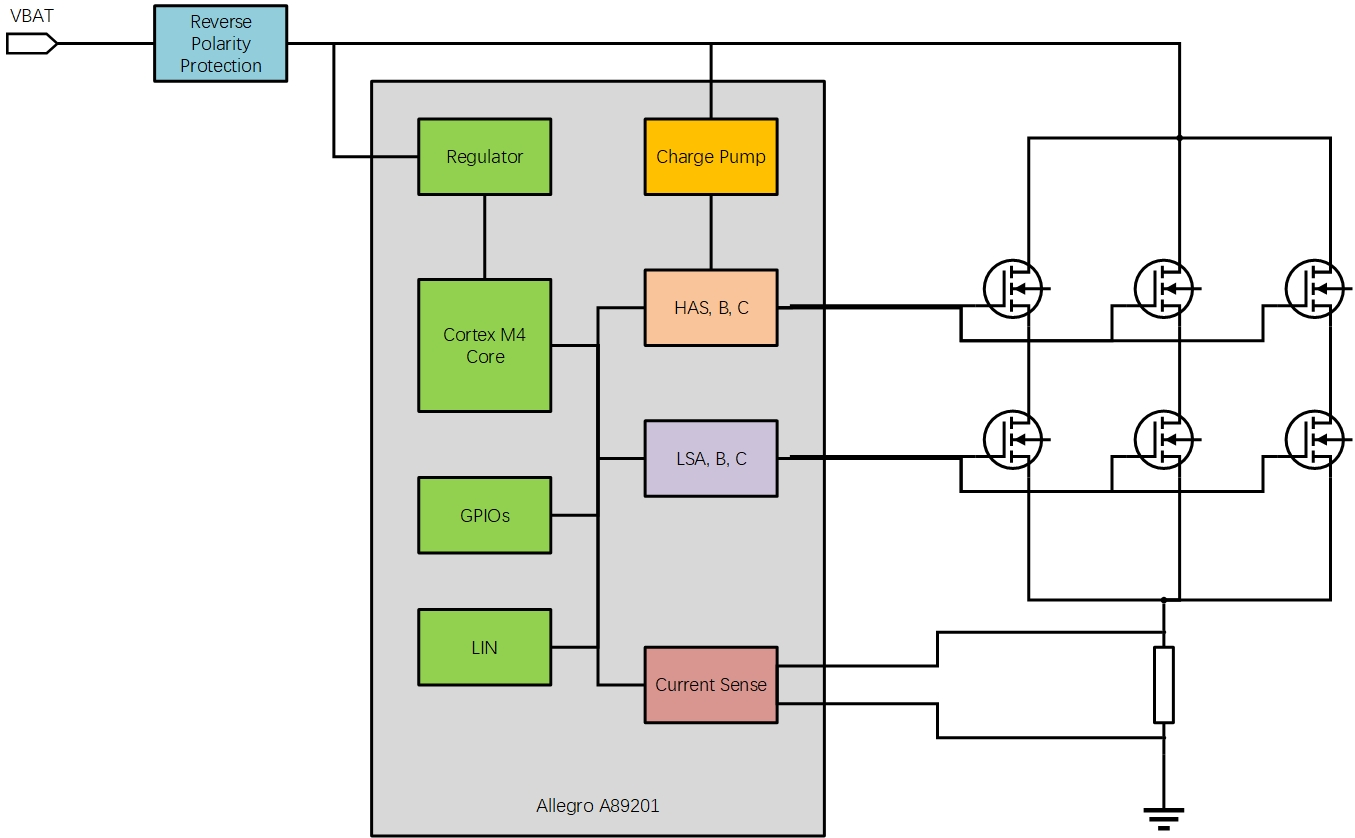

Allegro SOC A89201C 特性
● 32 位 ARM Cortex M4 CPU 内核，时钟频率最高可达 40 兆赫兹
● 宽输入范围：单电源供电，电压范围为 5.5 至 50 伏。
● LIN 收发器，兼容 LIN2.x/ISO17987/J2602
● 三相桥MOSFET驱动器，为N通道MOSFET桥提供驱动。
● 3 X 12 位、1 微秒模数转换器用于电流测量。
● 集成电源管理功能。
● 符合汽车电子协会 AEC-Q100 一级标准。

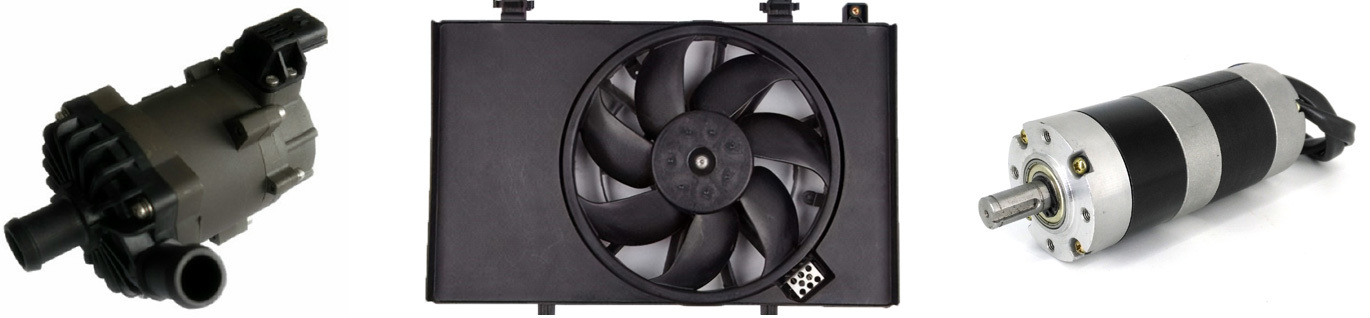

应用
● 汽车电子水泵 ● 冷却风扇 ● 汽车滑门 ● 后视镜 ● 雨刷器

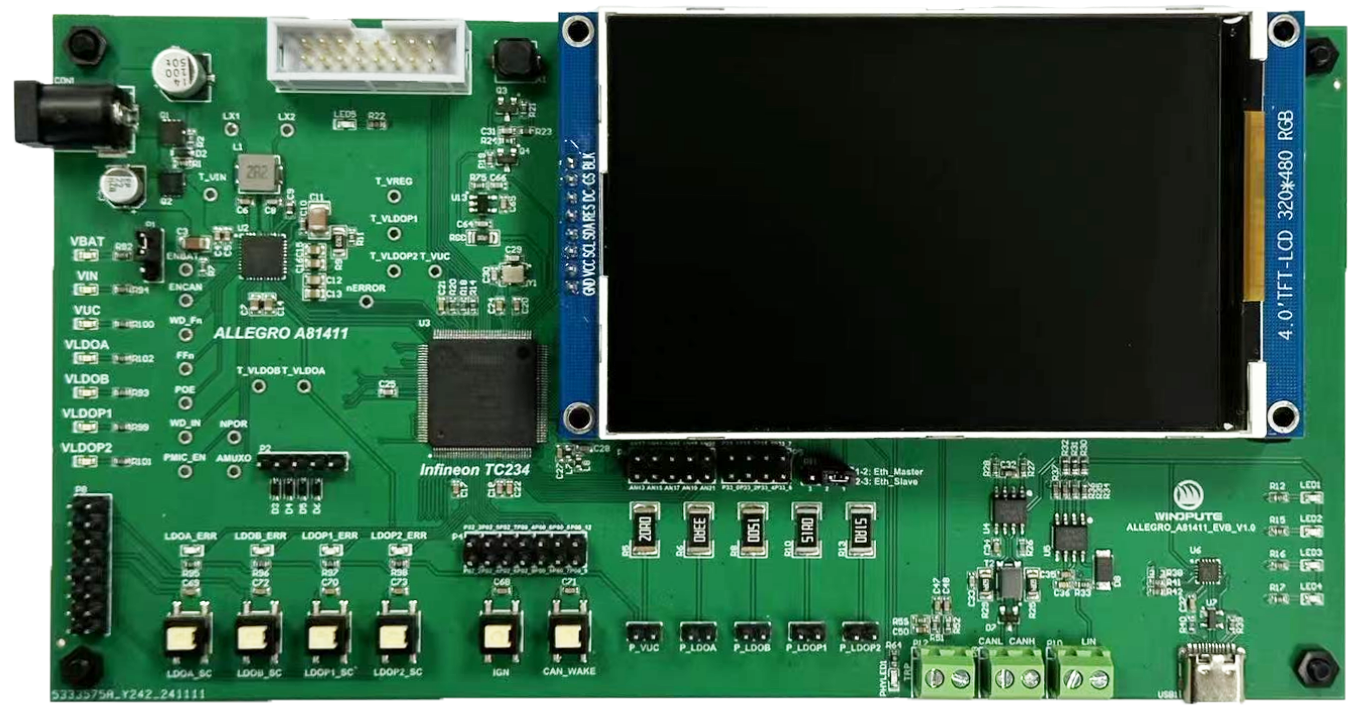

含英飞凌AURIX MCU的Allegro PMI Demo板 –来自商络方案团队

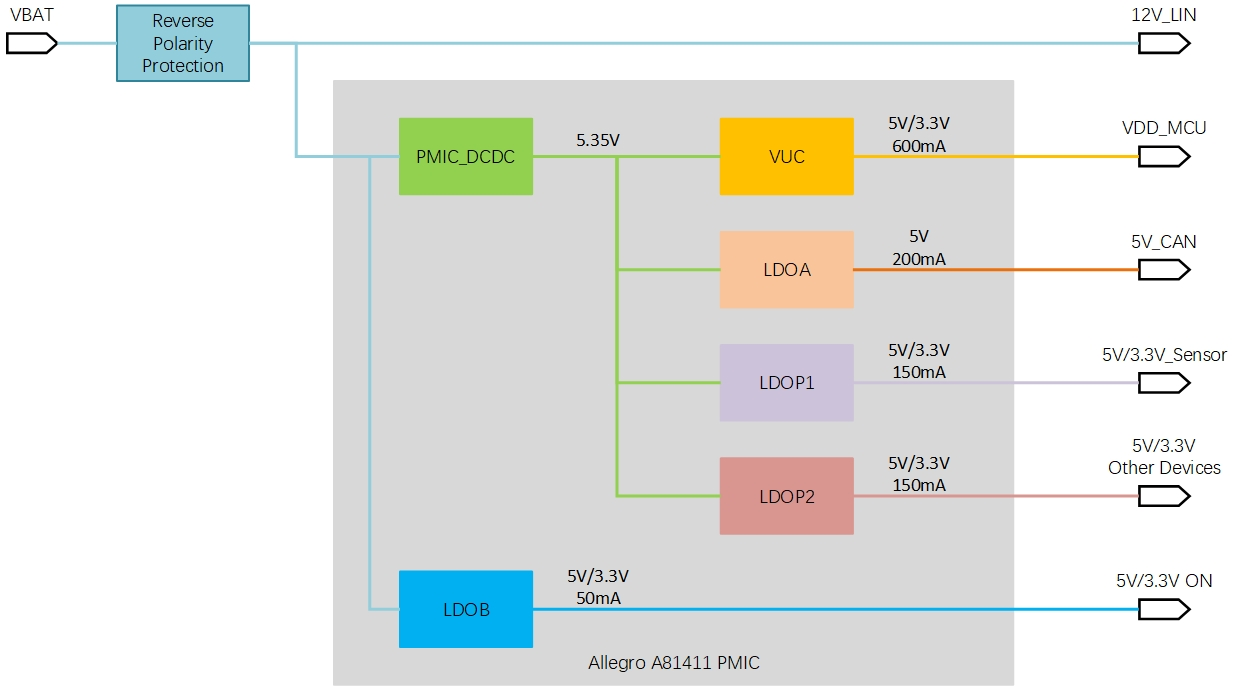

Allegro PMIC A81411 特性
●符合汽车电子协会 AEC-Q100 标准，支持汽车安全完整性等级 ASIL-D。
●宽输入范围：输入电压(VIN)正常工作范围为 3.2 至 36 伏，最大输入电压可达 40 伏。
●具备五个内置线性稳压器，带有折返式短路保护功能。
●两个高压使能输入(ENBAT 和 ENCAN)。
●对所有输出端提供欠压保护。
●热关断保护。
电路板功能概述
2. 电路板功能概述(Board function overview)
• 支持英飞凌AURIX TC2xx和TC3xx MCU。
• 7个LED显示电源和PMIC输出状态(Vbat、PMIC_Vin、PMIC_Vcc、PMIC_VLDOA、PMIC_VLDOB、PMIC_VLDO1、PMIC_VLDO2)。
• 4个短路到地测试用于PMIC_VLDOA、PMIC_VLDOB、PMIC_VLDO1、PMIC_VLDO2测试。
• 5个负载电阻用于PMIC_Vcc、PMIC_VLDOA、PMIC_VLDOB、PMIC_VLDO1和PMIC_VLDO2负载测试。
• 两个高电压唤醒键(ENBAT和ENCAN)。
• 4个用户LED。
• 4英寸TFT屏幕用于显示信息。
• CAN、LIN、UART - USB调试，汽车以太网支持。
